Netzwerk-Anbindungen einer HMC
Die Hauptaufgabe einer HMC besteht im Verwalten von IBM Power Systemen (Managed Systems). Um diese Aufgabe erfüllen zu können, benötigt eine HMC Netzwerk-Anbindungen an die zu verwaltenden Managed Systems. Die Managed Systems besitzen hierfür eigens zwei spezielle HMC-Ports (HMC 1 und HMC 2). Dies erlaubt die Anbindung an eine HMC oder zwei HMCs (Redundanz). Die HMC-Ports gehören dabei den FSPs (Flexibel Service Processor) oder neuerdings eBMCs (enterprise Baseboard Management Controller) der Managed Systems.
In einer typischen Konfiguration werden die Managed Systems über ein eigenes Netzwerk an eine HMC angebunden. Dieses wird dann häufig als privates Netzwerk oder Service-Netzwerk bezeichnet. Um die IP-Konfiguration der Managed Systems (genauer der FSPs bzw. eBMCs) zu vereinfachen, wird die HMC in einem solchen Service-Netzwerk als DHCP-Server konfiguriert.

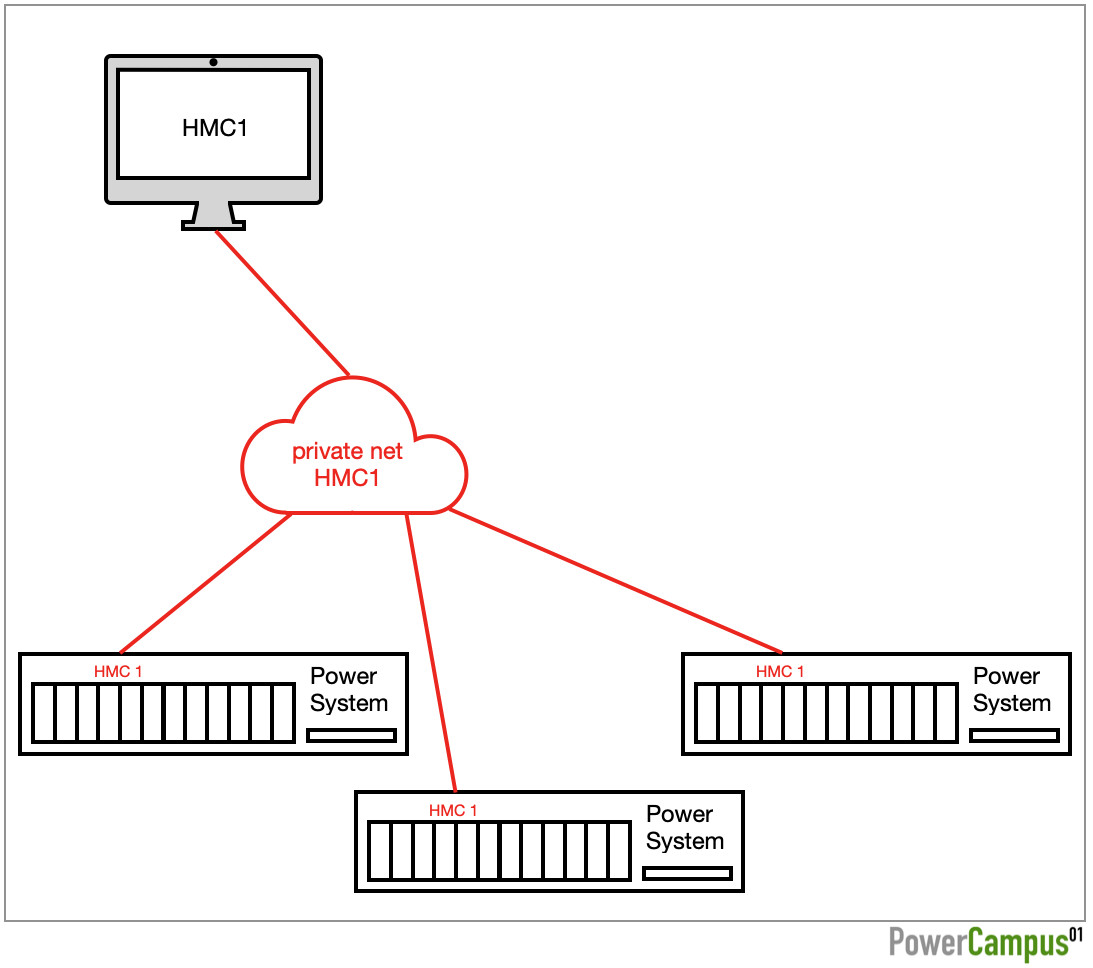

Gibt es nur eine HMC, so wird nur der erste HMC-Port (HMC 1) verwendet. Ist die HMC nicht verfügbar, laufen zwar die Managed Systems und LPARs unbeeinträchtigt weiter, aber es kann dann nicht mehr administriert werden.
Aus Redundanz-Gründen werden daher üblicherweise zwei HMCs verwendet. Fällt eine der beiden HMCs aus (oder wird rebootet), kann über die zweite HMC immer noch administriert werden.

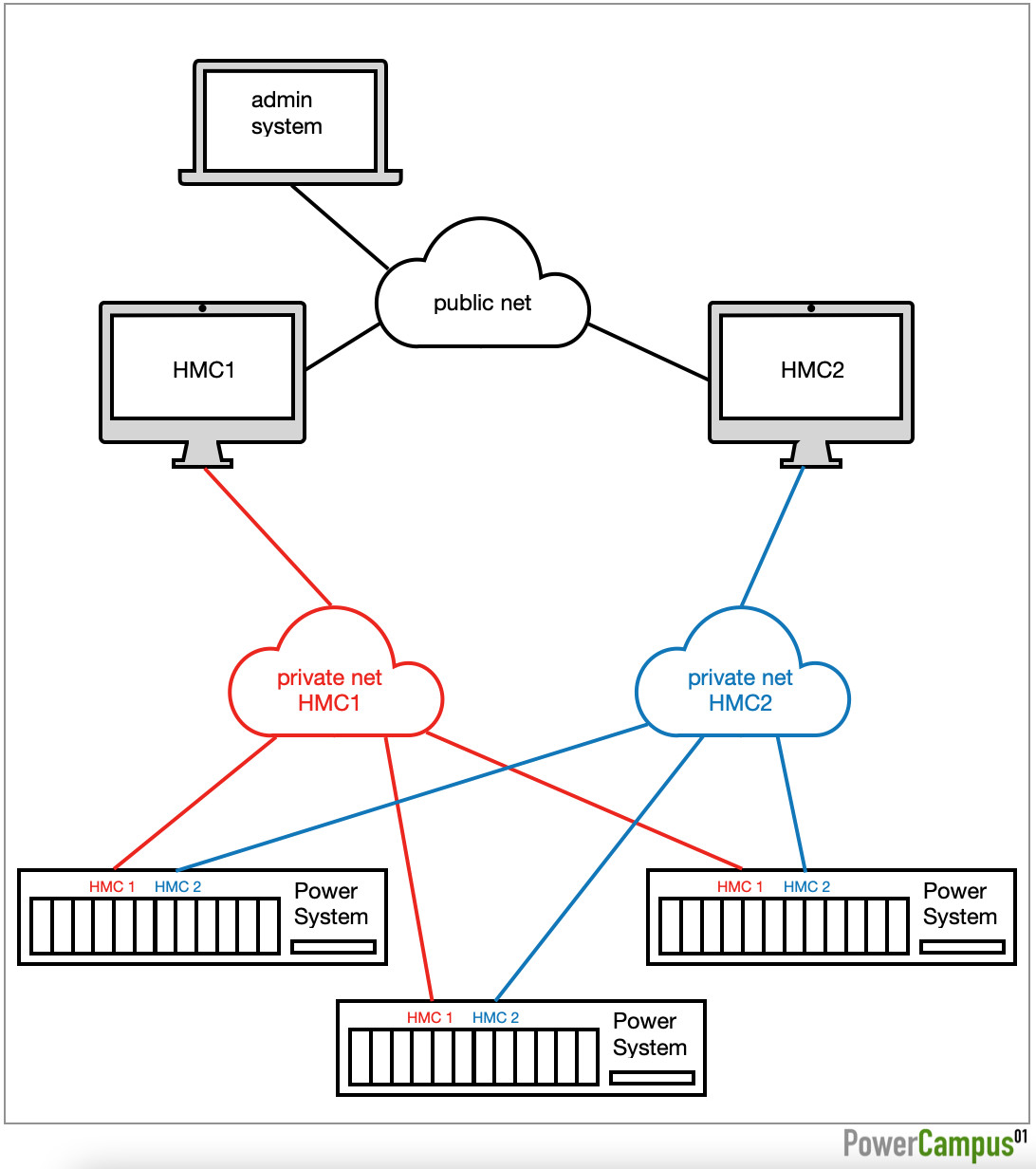

Der erste HMC-Port (HMC 1) der Managed Systems wird dabei an das Service-Netzwerk der ersten HMC (HMC1) angebunden (im Bild „private net HMC1“ in rot). Der zweite HMC Port (HMC 2) der Managed Systems wird an das Service-Netzwerk der zweiten HMC (HMC2) angebunden (im Bild „private net HMC2“ in blau).
Hinweis: Fungieren die HMCs als DHCP-Server, darf keine HMC an beide Service-Netzwerke angebunden sein!
Der Zugriff der Administratoren erfolgt in der Regel über ein weiteres Netzwerk, häufig als Public-Netzwerk oder Open-Netzwerk bezeichnet. Typischerweise sind beide HMCs über das gleiche Public-Netzwerk angebunden.
Es gibt weitere Konfigurationsmöglichkeiten, auf die an dieser Stelle aber nicht eingegangen wird.
