8.5.10. HA-Modes auto und standby

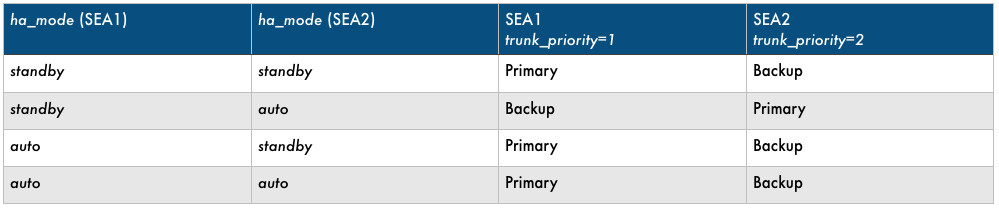

Über das Attribut ha_mode kann konfiguriert werden, welcher der beiden Shared Ethernet Adapter der Primary (aktive) sein soll. Für HA-Failover kann für jeden der beiden SEAs einer der beiden Werte auto oder standby konfiguriert werden. Der Wert von ha_mode entscheidet zusammen mit der Trunking-Priorität (trunk_priority) darüber welcher SEA Primary und welcher SEA Backup ist. Alle möglichen Kombinationen sind in der folgenden Tabelle dargestellt:

HA-Modes auto and standby

Haben beide SEAs den gleichen Wert für ha_mode, entscheidet die Trunking-Priorität (trunk_priority), welcher SEA Primary ist. Der SEA mit der höheren Priorität (niedrigerer Wert) ist der Primary SEA. Hat ein SEA den Wert standby und der andere SEA den Wert auto, dann ist der SEA mit dem Wert auto für ha_mode der Primary SEA.

Ein manueller Failover lässt sich durch Ändern des Attributs ha_mode durchführen. Ausgangszustand ist: beide SEAs sind mit dem Wert auto konfiguriert, daher ist ms05-vio1 mit der höheren Trunking-Priorität der Primary SEA (ent43):

$ vios lssea ms05-vio1 ent43
                                       TIMES   TIMES    TIMES    BRIDGE
NAME   HA_MODE  PRIORITY  STATE       PRIMARY  BACKUP  FLIPFLOP  MODE
ent43  Auto     1         PRIMARY     1        0       0         All
$

Wird der ha_mode des Primary SEAs auf standby geändert, wird der bisherige Backup SEA der neue Primary. Das Attribut lässt sich über das Kommando „vios chdev“ ändern:

$ vios chdev ms05-vio1 ent43 ha_mode=standby
$

Der bisherige Primary SEA auf ms05-vio1 wird sofort zum Backup SEA, der bisherige Backup SEA auf ms05-vio2 zum Primary SEA:

$ vios lssea ms05-vio1 ent43
                                      TIMES    TIMES   TIMES  BRIDGE
NAME   HA_MODE  PRIORITY  STATE       PRIMARY  BACKUP  FLIPFLOP  MODE
ent43  Standby  1         BACKUP      1        1       0         None
$
$ vios lssea ms05-vio2 ent41
                                     TIMES    TIMES   TIMES  BRIDGE
NAME   HA_MODE  PRIORITY  STATE      PRIMARY  BACKUP  FLIPFLOP  MODE
ent41  Auto     2         PRIMARY    1        1       0         All
$

Soll der SEA auf ms05-vio1 wieder Primary werden, muß das Attribut ha_mode wieder auf auto gesetzt werden:

$ vios chdev ms05-vio1 ent43 ha_mode=auto
$
