Virtualizierung mit PowerVM > Die Hardware Management Console > Der Baseboard Management Controller (BMC) > Einrichten 7063-CR2 BMC​

Konfiguration des shared Netzwerk-Port "0"

Der shared Netzwerk-Port einer 7063-CR2 HMC ist der rechte Port der Quad-Ethernet Karte (links neben den USB-Ports) und ist mit „0“ auf dem Gehäuse beschriftet. Im Bild unten ist dieser Port mit ETH0 markiert:

HMC 7063-CR2 rear view - dedicated IPMI (M) port and shared ETH0 (0) port

Die Konfiguration dieses Ports für den BMC ist über Petitboot möglich. Dazu muss die HMC durch Reboot, Ctrl-Alt-Del oder Aus- und Einschalten in Petitboot gebootet werden.

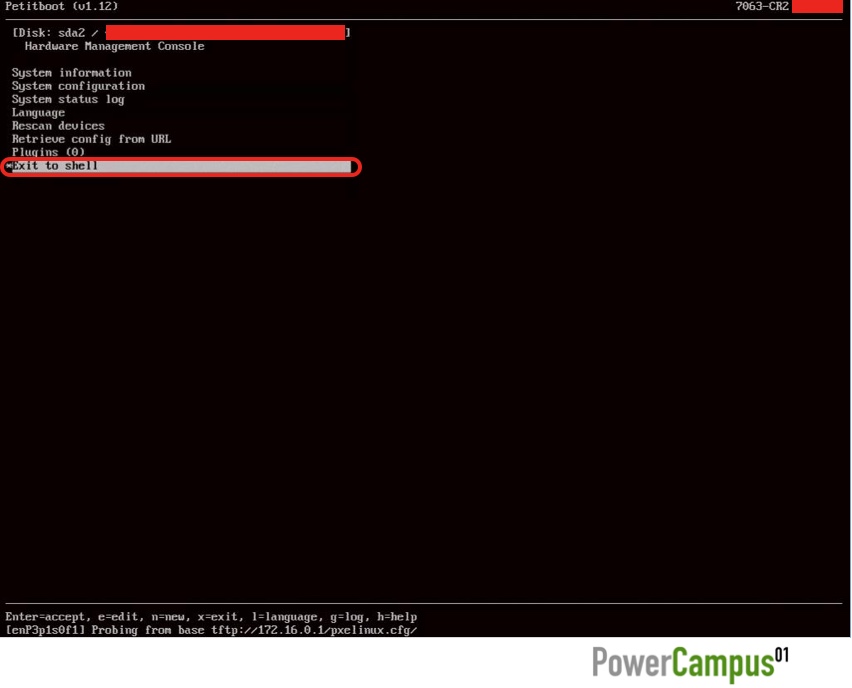

In Petitboot muss dann der Menüpunkt „Exit to shell“ ausgewählt werden:

Petitboot - Exit to shell
Petitboot - Exit to shell

Die Konfiguration einer IP-Adresse kann mit dem Kommando ipmitool vorgenommen werden. Der shared Netzwerk-Port wird von ipmitool über „lan 1“ angesprochen („lan 2“ ist der dedizierte BMC Netzwerk-Port).

Die aktuelle Konfiguration kann mit Hilfe von „ipmitool lan print“ angezeigt werden:

# ipmitool lan print 1
Set in Progress         : Set Complete
Auth Type Support       :
Auth Type Enable        : Callback :
                        : User     :
                        : Operator :
                        : Admin    :
                        : OEM      :
IP Address Source       : DHCP Address
IP Address              : 0.0.0.0
Subnet Mask             : 255.255.255.255
MAC Address             : 07:83:de:18:5c:46
Default Gateway IP      : 0.0.0.0
802.1q VLAN ID          : Disabled
Cipher Suite Priv Max   : Not Available
Bad Password Threshold  : Not Available
#

Zuerst sollte eine statische IP-Adresse eingestellt werden, in unserem Falle 172.168.99.17 mit Netzmaske 255.255.255.0 und Default-Gateway 172.168.99.1:

# ipmitool lan set 1 ipsrc static
# ipmitool lan set 1 ipaddr 172.168.99.17
Setting LAN IP Address to 172.168.99.17
# ipmitool lan set 1 defgw ipaddr 172.168.99.1
Setting LAN Default Gateway IP to 172.168.99.1
# ipmitool lan set 1 netmask 255.255.255.0
Setting LAN Subnet Mask to 255.255.255.0
#

Der BMC sollte dann auch schon über diese IP-Adresse erreichbar sein:

$ ping 172.168.99.17
PING 172.168.99.17 (172.168.99.17) 56(84) bytes of data.
64 bytes from 172.168.99.17: icmp_seq=1 ttl=64 time=0.735 ms
64 bytes from 172.168.99.17: icmp_seq=2 ttl=64 time=0.483 ms
64 bytes from 172.168.99.17: icmp_seq=3 ttl=64 time=0.521 ms
^C
--- 172.168.99.17 ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 2000ms
rtt min/avg/max/mdev = 0.483/0.579/0.735/0.114 ms
$
