7.6.3. Hinzufügen von logischen SR-IOV Ports
Damit eine LPAR eine virtuelle Funktion eines SR-IOV Adapters benutzen kann, muß für die LPAR ein sogenannter logischer Port erzeugt werden. Welche logischen Ports es schon gibt, lässt sich mit dem Kommando „ms lssriov“ mit der Option „-l“ (logical port) anzeigen:
$ ms lssriov -l ms03
LOCATION_CODE ADAPTER PPORT LPORT LPAR CAPACITY CURR_MAC_ADDR CLIENTS
$
Da die SR-IOV Adapter gerade erst auf Shared umgestellt wurden, gibt es natürlich bisher noch keine logischen Ports. Um einer LPAR einen logischen SR-IOV Port hinzuzufügen, wird das Kommando „lpar addsriov“ (add SR-IOV logical port) verwendet. Es muß neben der LPAR die Adapter-ID und die Port-ID des physikalischen Ports angegeben werden. Alternativ kann aber auch ein eindeutiger Suffix des Physical Location Codes des physikalischen Port angegeben werden:
$ lpar addsriov aix22 P1-C11-T1
$
Das Erzeugen kann einige wenige Sekunden dauern. Eine kurze Überprüfung zeigt, das tatsächlich ein logischer Port angelegt wurde:
$ ms lssriov -l ms03
LOCATION_CODE ADAPTER PPORT LPORT LPAR CAPACITY CURR_MAC_ADDR CLIENTS
U78AA.001.VYRGU0Q-P1-C11-T1-S1 1 0 27004001 aix22 2.0 a1b586737e00 -
$

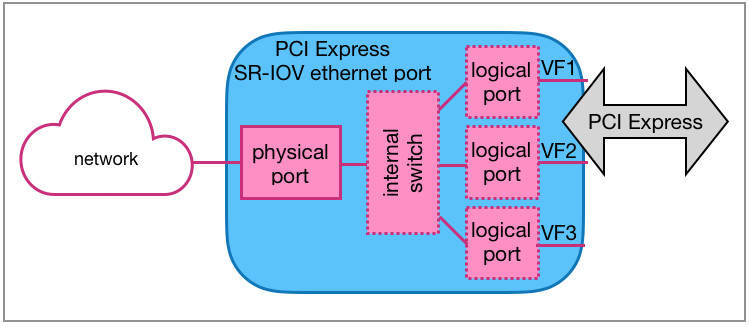

Ähnlich wie bei einem Managed System für virtuelles Ethernet ist auch auf den SR-IOV Adaptern für jeden physikalischen Ethernet Port ein interner Switch implementiert, siehe Bild 7.18. Jedem logischen Port ist dabei eine der virtuellen Funktionen zugeordnet. Die zugehörigen LPARs greifen auf die logischen Ports über den PCI Express Bus (PCIe-Switch) direkt zu.
Eine LPAR kann ohne weiteres mehrere logischen SR-IOV Ports besitzen. Mit dem Kommando „lpar lssriov“ (list SR-IOV logical ports) lassen sich alle logischen Ports einer LPAR anzeigen:
$ lpar lssriov aix22
LPORT REQ ADAPTER PPORT CONFIG_ID CAPACITY MAX_CAPACITY PVID VLANS CURR_MAC_ADDR CLIENTS
27004001 Yes 1 0 0 2.0 100.0 0 all a1b586737e00 -
$
Es gibt eine ganze Reihe von Attributen die für einen logischen Port gleich beim Anlegen angegeben werden können. Unter Anderem können die folgenden Eigenschaften konfiguriert werden:
- capacity – die garantierte Kapazität für den logischen Port.
- port_vlan_id – die VLAN-ID für nicht getaggte Pakete oder 0 um VLAN-Tagging auszuschalten.
- promisc_mode – promiscous Mode ein- oder ausschalten.
Die vollständige List der Attribute und ihre möglichen Werte kann man der Online Hilfe („lpar help addsriov“) entnehmen.
Als Beispiel fügen wir der LPAR aix22 einen weiteren logischen Port mit Port VLAN-ID 55 und einer Kapazität von 20% hinzu:
$ lpar addsriov aix22 P1-C4-T2 port_vlan_id=55 capacity=20
$
Der erzeugte logische Port bekommt damit einen garantierten Anteil von 20% an der Bandbreite des physikalischen Ports P1-C4-T2! Die LPAR hat damit jetzt 2 logische SR-IOV Ports:
$ lpar lssriov aix22
LPORT REQ ADAPTER PPORT CONFIG_ID CAPACITY MAX_CAPACITY PVID VLANS CURR_MAC_ADDR CLIENTS
27004001 Yes 1 0 0 2.0 100.0 0 all a1b586737e00 -
2700c003 Yes 3 2 1 20.0 100.0 55 all a1b586737e01 -
$
Nachdem die logischen Ports mittels PowerVM Hypervisor der LPAR hinzugefügt wurden, erscheinen diese im Zustand Defined. Die logischen Ports tauchen unter AIX als ent-Devices auf, wie alle anderen Ethernet Adapter auch!
aix22 # lsdev -l ent\*
ent0 Available Virtual I/O Ethernet Adapter (l-lan)
ent1 Defined 00-00 PCIe2 10GbE SFP+ SR 4-port Converged Network Adapter VF (df1028e214100f04)
ent2 Defined 01-00 PCIe2 100/1000 Base-TX 4-port Converged Network Adapter VF (df1028e214103c04)
aix22 #
Nach einem Lauf des Config-Managers sind die neuen ent-Devices im Zustand Available und können genau so benutzt werden, wie alle anderen Ethernet Adapter.
